新型逗号刮刀涂布装置介绍

核心要点

  • 逗号刮刀特点——涂布量准确、涂层厚度可调范围宽、对涂料固含量适应性好,结构简单且操作简便。
  • 传统结构一的缺点——底膜在压力下接触涂布面会划伤基材,两侧挡板位于旋转底辊处易造成挡膜与原纸起皱、卡阻、破损和漏胶。
  • 新型装置与自动化——新型逗号刮刀装置无胶槽、无底膜,胶料暴露面更小,并由超声波液位自动控制,涂布头无需人工操作。
  • 新型结构益处——贮胶区贮胶量少并具有自搅拌作用,不产生沉降与不均,也不产生纵向条纹、流痕和色斑。
  • 涂布过程顺序——基材放卷经导辊穿过涂胶间隙,胶料加入贮胶区并由刮刀辊与旋转底辊的间隙控制厚度,随后进入干燥箱。

逗号刮刀涂布方式广泛应用于各类涂布行业。其特点是涂布量准确、涂层厚度可调范围宽、对涂料固含量适应性好、结构简单、操作简便。

1 传统逗号刮刀涂布机的两种型式

1.1 结构一(见图 1):

平板与两侧的橡胶挡板同旋转的涂布底辊构成胶槽。平板上覆一层底膜,防止胶料从底部渗漏。基材自下而上运行,形成涂布面。涂布面由刮刀辊与旋转底辊形成,涂层厚度由底辊之间的间隙控制。刮刀刀口刮下的余胶回流至胶槽。两侧的阻隔膜用于形成两侧的空白区。

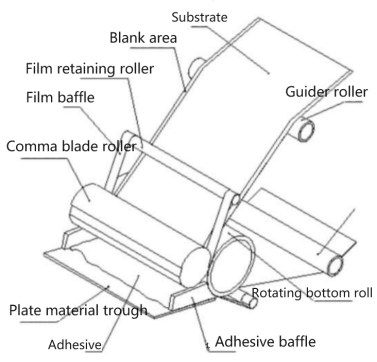

图 1 传统逗号刮刀结构一


该结构存在以下缺点:

① 由于底膜会在一定压力下接触基材的涂布面,会对部分基材造成划伤。

② 由于两侧挡板设置在旋转底辊处,底辊的旋转和胶料的粘附会造成挡膜与原纸起皱、卡阻和破损。同时,两侧挡板也容易漏胶。

③ 对于含粉料、分散不良且易沉降的胶料,会在胶槽底部形成沉积,导致涂布不均。

④ 每批生产后都会残留涂料色浆。每次更换产品、使用不同颜料时都必须更换底膜,从而造成浪费。

⑤ 涂布头胶槽处胶料暴露面积大,溶剂挥发量大,会导致涂料固含量发生变化。

1.2 结构二(见图 2):





橡胶辊将胶料从料槽带到基材表面。基材自下而上运行,形成涂布面。涂层厚度通过刮刀辊与旋转底辊之间的间隙控制。刮刀刀口刮下的余胶回流至料槽。涂布刮刀与橡胶辊配合控制涂层两侧的空白区。

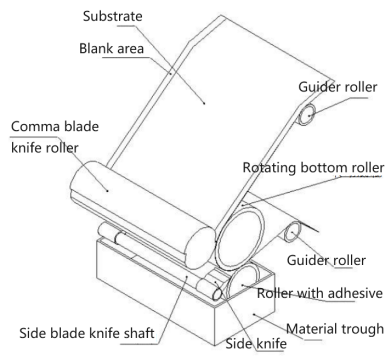

图 2 传统逗号刮刀的结构 2

结构二解决了结构一的部分问题,但仍存在一些不足:

① 由于刮刀刮下的余胶回流不一致,胶料在整个基材上的渗透状态也不一致。特别是色胶和高粘度胶料,会在涂层中造成纵向条纹、流痕和色斑。

② 涂布头胶料暴露面积更大,溶剂挥发量大,导致过程中固含量升高、前后涂布量不一致,从而造成涂层厚度变化。

③ 生产完一种产品后,料槽内残留胶料多,清理工作量大。若切换到其他颜色的染料涂层,容易造成串色。

④ 两侧空白区边缘不清晰且呈波浪状。

2 新型逗号刮刀涂布机

新型逗号刮刀涂布装置:无胶槽、无底膜,染料涂层暴露面更小,两侧挡板结构升级。同时,通过超声波液位自动控制进行涂布。生产过程中涂布头无需人工控制,实现自动化。

其结构见图 3 和图 4

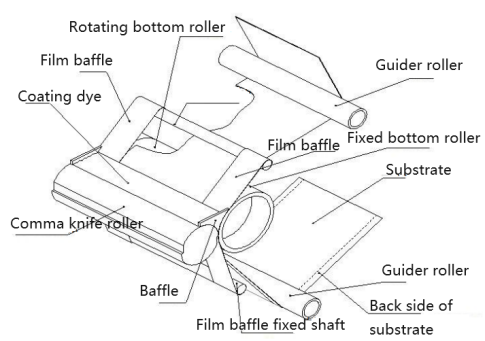

图 3 结构 新型 逗号刮刀



图 4 新型逗号刮刀正视图

2.1 说明:

新型逗号刮刀涂布机的组成部件包括底辊、逗号刮刀辊、固定挡膜轴和导辊。底辊与逗号刮刀辊之间设有涂胶间隙,两根固定挡膜轴用于固定切线。底辊两侧设有膜,底辊前后两侧的两根导辊用于输送基材。底辊包括:中间传动的旋转底辊和两侧的固定底辊;逗号刮刀辊与底辊之间的两端设有挡板,挡板与逗号刮刀辊及固定在底辊两侧的固定底辊接触。挡板、逗号刮刀辊与两侧的固定底辊构成贮胶区;贮胶区与超声波液位自动控制机相连,实现无需人工的自动控制。

2.2 涂布过程:

① 将基材放卷,经导辊输送至逗号刮刀涂布装置,并使基材穿过逗号刮刀装置与固定底辊之间的涂胶间隙;

② 在固定底辊与基材上设置阻隔膜,并将阻隔膜两端固定在阻隔膜固定轴上;

③ 向刮刀辊、旋转底辊与两侧挡板构成的贮胶区加入一定量的胶料,通过刮刀辊与旋转底辊之间的间隙控制涂层厚度;

④ 依靠基材在涂布装置中的运行将胶料涂覆到基材上,随后进入干燥箱。

2.3 有益效果

① 涂布头贮胶量少且具有自搅拌作用,不会出现沉降或不均问题;

② 不使用 底膜 ,因此不会 对基材造成划伤,也不会产生基材起皱、卡阻或破损等问题;

③ 不会产生纵向条纹、流痕和色斑;

④ 清理方便、 更换颜料 便捷,节省成本;

① 涂布头胶料暴露面积小,胶料由基材自上而下带走。不会产生干胶、胶条和胶点。涂布过程中胶料固含量稳定;

② 实现无需人工的自动控制.

3 总结:

新型逗号刮刀涂布装置在各涂布行业中设计与使用,具有有效提高生产效率、改善工作环境、提升产品质量、减少人工等优点。
